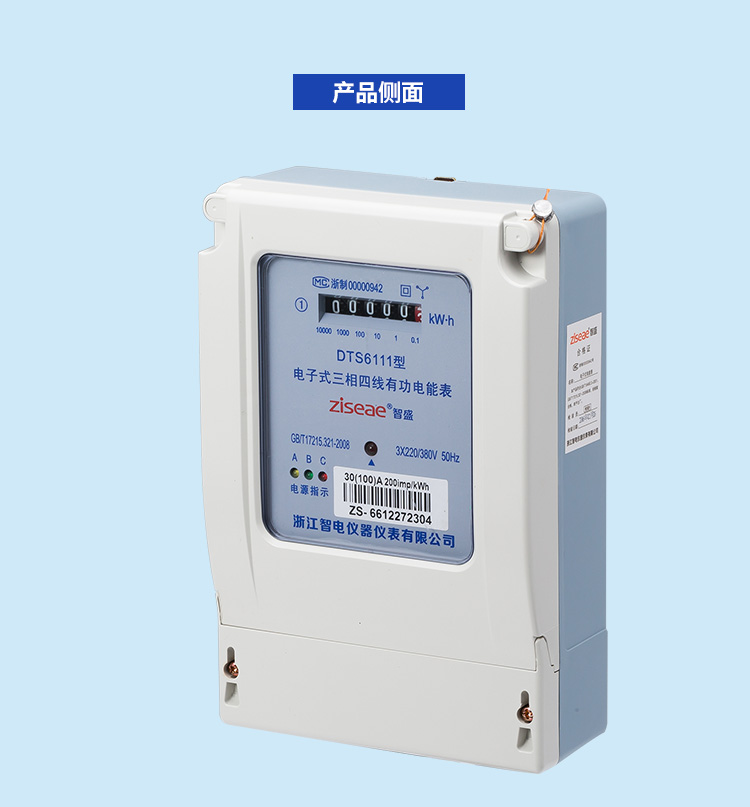

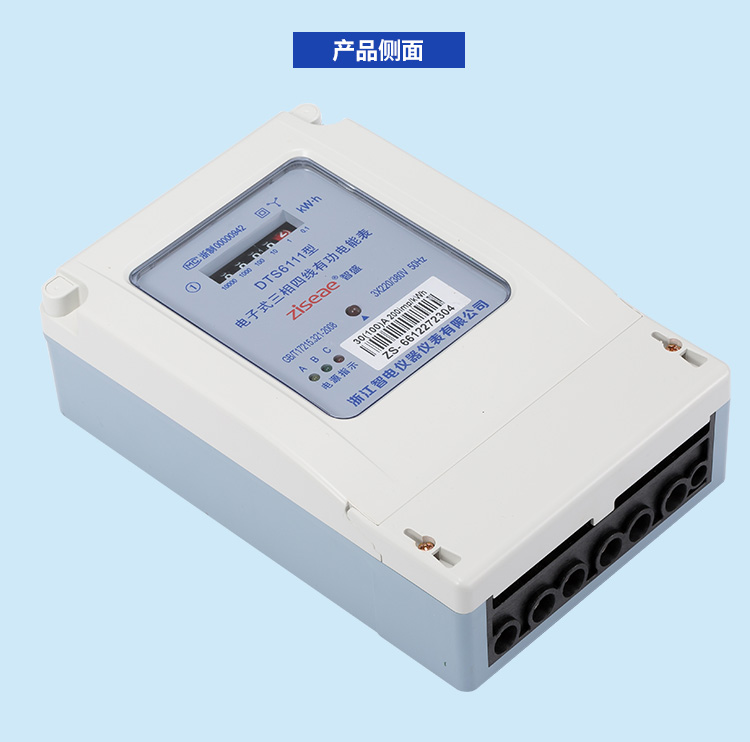

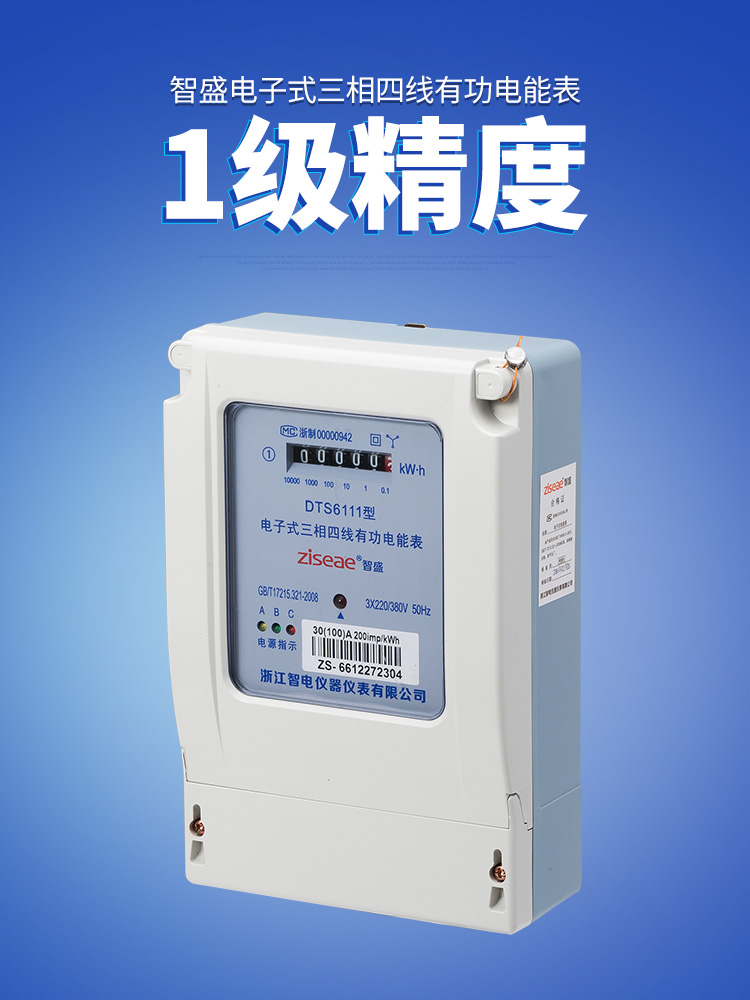

DTS6111三相四线电表

DTS6111三相四线电表

发表时间:2021-01-05 | 点击:9102次

品牌:智盛
型号:DTS6111三相四线
在线订购

产品详情


1  用途与特点

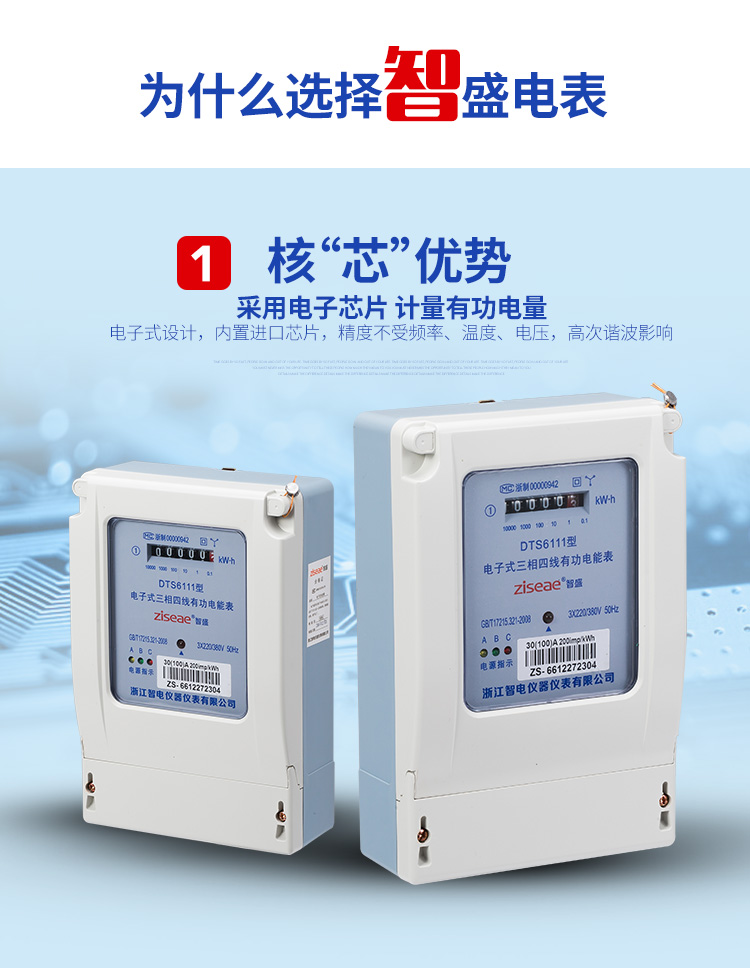

DTS6111型三相四线和DSS6111型三相三线两种型号三相电子式有功电能表,内部运用了集成电路在经过SMT工艺生产制作而成。结构设计合理,制作工艺先进。跟传统的电能计量表对比,三相电子式有功电能表的测量准确度高、性能可靠、节能。

2 主要功能与特点

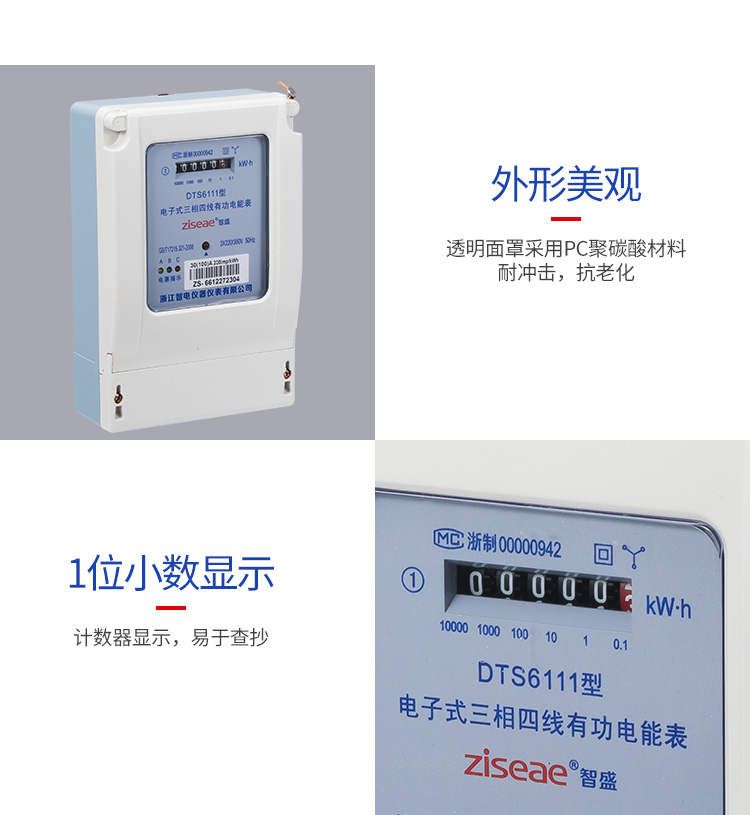

·总电量计度器指示或LCD显示。

·有功正向电能计量.

·A相、B相、C相失压检测指示。

·一路无源脉冲输出。

注:根据用户要求LCD显示可加装485通讯接口。

3  主要技术指标

·基本误差:(平衡负载时)



负载电流

功率因数

基本误差%

1.0级

2.0级

0.05Ib

1.0

±1.5

±2.5

0.1Ib—Imax

1.0

±1.0

±2.0

0.1 Ib

0.5感性

±1.5

±2.5

0.2Ib—Imax

0.5容性

±1.0

±2.0

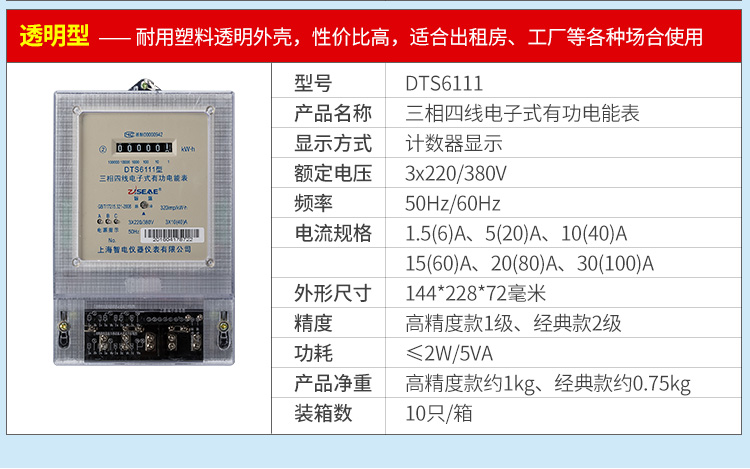

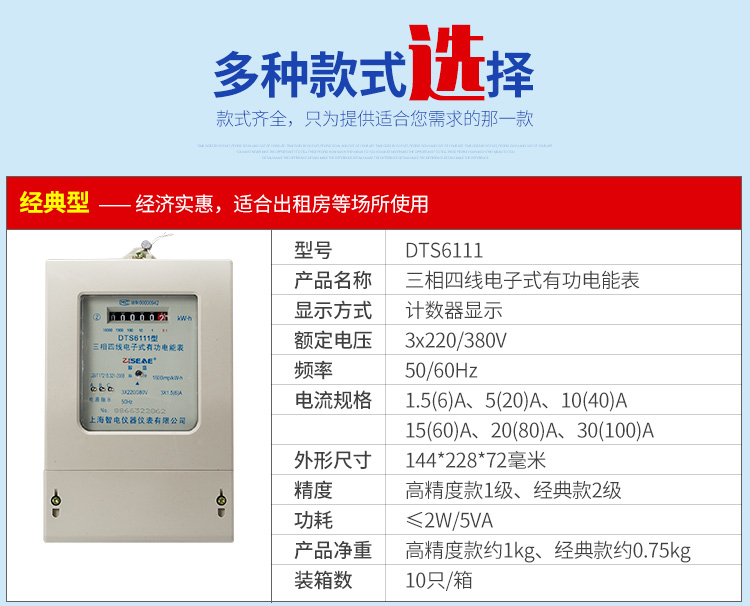

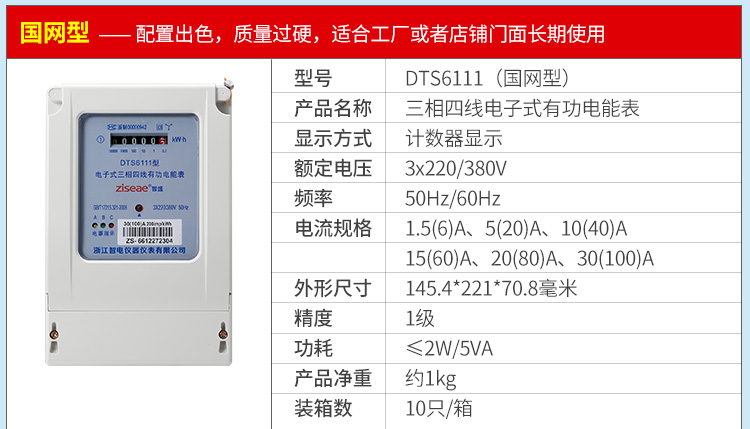

·型号规格

型号

DTS6111三相四线

DSS6111三相三线

标定电流

额定

频率

额定


电压

3×220V/380V

3×380V

1.5(6)A、5(20)A

10(40)A、20(80)A、30(100)A

50Hz

3×57.7V/100V

3×100V

1.5(6)A、3(6)A

50Hz

·起动电流:1.0级0.4% Ib标定电流、2.0级0.5% Ib标

定电流。

·潜动:有防潜动逻辑设计。

·电压线路功耗:≤2W/10VA。

·工作电压范围:0.8Un~1.2Un

·工作温度:-10°C ~ 45°C

·极限温度:-20°C ~ 55°C

·年平均湿度≤75%。

·重量:约1.2Kg

·外形尺寸:230mm×145mm×70mm

4 安装与使用

电能表安装在室内或室外电表箱内,安装底座应固定在坚固耐火的墙上,空气中无腐蚀性气体,具体安装尺寸图见附录图一(建议安装高度为1.8m);安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时,请不要安装、加电,并尽快与供应商联系。

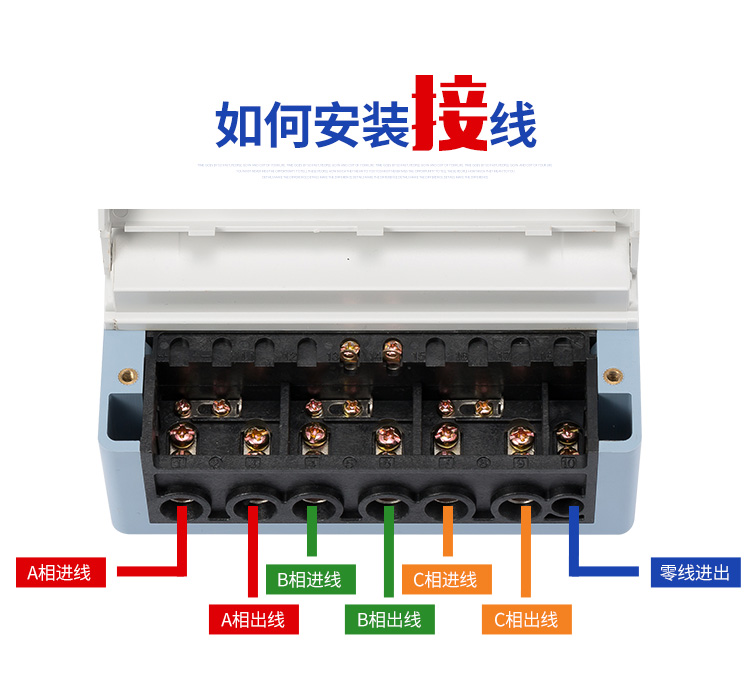

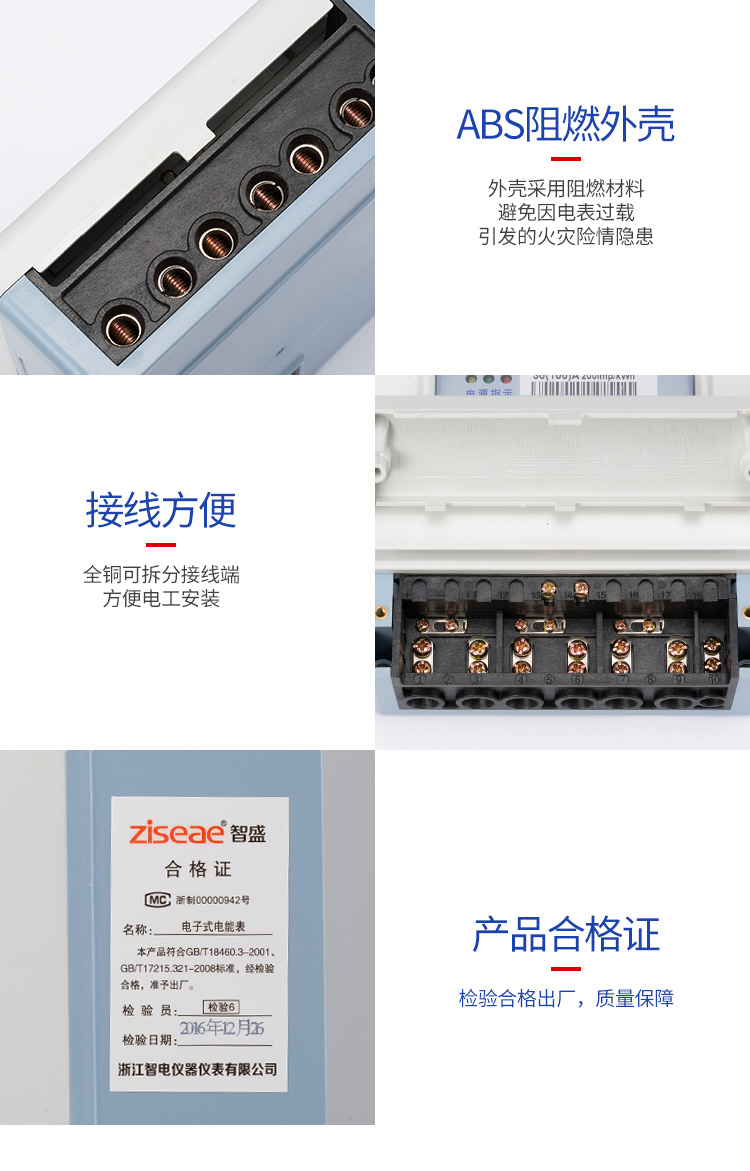

电能表应按照接线图进行接线,最好用铜线或铜接线头接入。

5  包装及运输存储

该表的运输和拆封不应受到剧烈冲击,保存的地方环境温度为0℃-60℃,相对湿度不超过85%,且在空气中不应含有引起腐蚀的气体。

电能表在仓库内保存,在原包装条件下,叠放高度不应超过五层,内包装拆封的电能表不宜贮存。

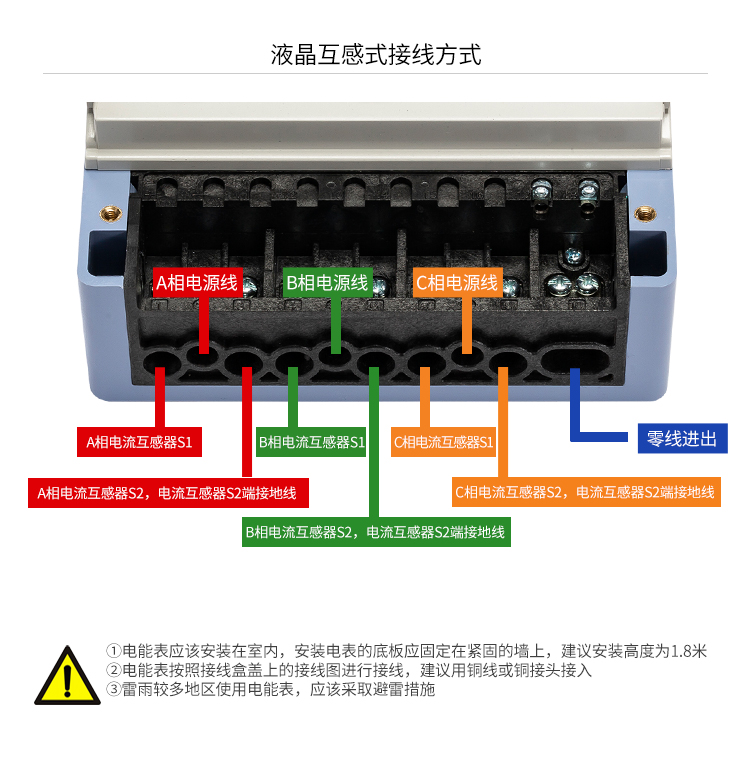

6  接线图
