DDSF6111单相多费率电表(1997规约)

DDSF6111单相多费率电表(1997规约)

发表时间:2019-05-15 | 点击:6258次

品牌:智盛

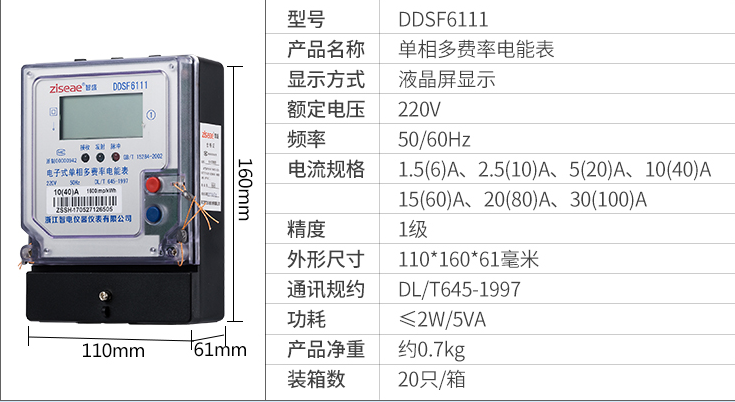

型号:DDSF6111单相多费率电表(1997规约)
在线订购

产品详情

一、概述
DDSF6111单相电子式多费率电能表,采用单片机处理系统设计而成,具有电路简单、可靠性高、成本低等优点。该产品软件、硬件、结构设计技术先进,计量精度高,结合单片机资源,实现电能分时计量,具有红外及RS-485通信功能,抗干扰、防攻击性能好,工作温度范围宽,能长期稳定可靠工作。该产品各项性能指标符合国家GB/T 17215-20021级和2级静止式交流有功电能表》GB/T 15284-2002《复费率(分时)电能表特殊要求》、DL/T 645-1997《多功能电能表通信规约》等标准的技术要求。


二、工作原理
  电能计量脉冲经光电耦合器送CPU处理,运算后按峰、平、谷分别存储于存储器中;并通过红外和RS485接口与外界通讯;时钟为硬时钟,保证时间的准确性。


三、主要功能

(1)   具有计量正、反向有功电能功能,反向电能按正向电能累计,但反向电能仍单独存储。无论是通信、时段切换,正、反向有功电能切换,皆不会影响脉冲累计的准确性。
(2)   可进行4种费率(尖、峰、平、谷)8个时段设置,可跨越零点,时段状态不会受断、送电及其他恶劣工作环境的影响而改变。
(3)   电能量按尖、峰、平、谷及总电量、反向总、尖、峰、平、谷电量分别计量、存储。
(4)   电表内能存储前12个月的冻结数据,其中包括尖、峰、平、谷。电能量数据冻结日为每月1-28日内任意时日,默认为每月10000
(5)   电池采用针焊式备用绿环保锂电池,断电后,备用锂电池至少可连续提供内置时钟正常工作10年。
(6)   可通过红外和RS-485通信接口完成编程和抄表操作。
(7)   电表具有有功电能指示灯及电能脉冲输出。
(8)   电表采用LCD显示方式,可循显时间、日期、电量等参数,允许设置循显时间和循显内容(具体情况请参阅附录)。电能量显示位数为6位整数,1位小数。缺省设置为全显,并且每项显示时间为5s
(9)   电表采用硬件时钟电路。内置时钟具有日历计时、闰年自动切换功能;
(10)断电后,所有存储数据不丢失。反复断电与上电,电量及脉冲数不会有变化。
(11)事件记录功能:可测量最大需量及发生时间;记录编程发生时间及次数、断电发生时间及次数等。
(12)具有停电显示功能,宽温、宽屏液晶显示。
 (13)具有时钟检测输出口功能,便于定期检测时钟的准确度。


四、主要技术参数
1)参比电压:  220V
2)参比电流:  2.510A   520A  1040A  2080A
3)参比频率:  50Hz
4)精度等级:  1.0
5)脉冲常数: (见铭牌标注)
6)日计时误差:    0.5s/d25±2
8)电池容量:  1000mAh
9)红外通讯距离:5m(光辐射角小于15度)
10RS485总线终:256,通讯波特率:1200bps2400bps
11)起动电流:电表在额定电压,额定频率及功率的条件下为0.004Ib
12)潜动:当电表的线路无电流,而加于线路上的电压为额定值的115%时,输出脉冲不多于一个。


五、电气参数
(1)      正常工作电压:0.9---1.1额定电压
(2)      极限工作电压:0.75--1.15额定电压

(3)      功率消耗:小于2W6VA


六、气候条件及温度范围
(1)      正常工作温度:-10---45
(2)      极限工作温度:-25---55
(3)      贮存和运输温度:-25---70
(4)      年平均相对湿度:小于85%
