单相导轨预付费电表

单相导轨预付费电表

发表时间:2019-05-16 | 点击:8352次

品牌:智盛
型号:DDSY6111单相导轨预付费电表
在线订购

相关产品
产品详情

一、导轨式电能表行业介绍


随着经济的飞速发展,各行各业对电的需求越来越大,电力资源紧缺和不同时间用电量不均衡的现象依然严重。随着智能电网建设的进一步推进,电子式电表将呈现出完全取代感应式电表的趋势,并逐步向“智能电表”过渡。目前的电能表在软件中采用多种抗干扰和容错技术,如交流采样中的傅里叶快速滤波技术、基于A/D转换和DSP数据处理技术测量技术、软件误差校准技术、开关量输入的延时复选滤波技术等,以提高整机的抗干扰能力。


二、导轨式电表产品概述:


 电力计量类仪表适用于低压计量的交流电参数及有功电度、无功电度,具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域,如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等场所。


导轨式安装电能表是我公司集多年的电表设计经验,所推出的一款微型智能电能表,它用于380V/220V终端照明系统,采用标准DIN35mm导轨式安装,结构模数化设计,宽度与微型断路器匹配,可方便安装于照明箱内。


电表采用LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。


导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求,适用于政府机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。


三、产品执行标准:


符合GB/T17215.321-2008和IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求。采用LCD显示,具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换,方便了用电自动化管理。采用微电子技术计量电能,电能表由分压器取得电压采样信号,分流器取得电流采样信号。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低,并且具有防窃电等功能。

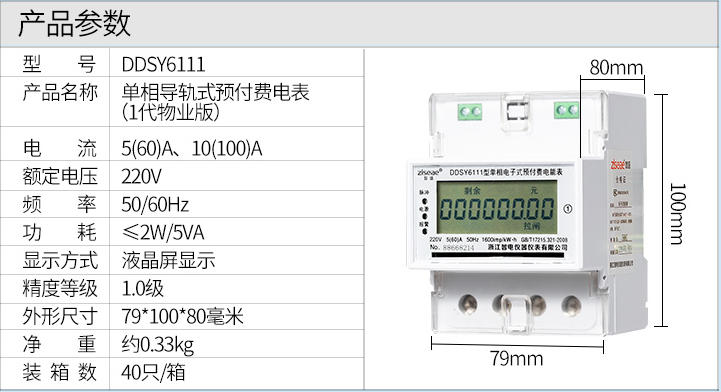

四、规格和主要技术参数


1、规格型号


规格

型号

精度等级

电压规格

(V)

电流规格(A)

DDSY6111

1.0

220

5(60)  10(100)


2、主要技术参数:


a、基本误差:


负载电流

功率因数

百分数误差限(%)

0.05Ib≤I<0.1Ib

1.0

±1.0

0.1Ib≤I≤Imax

±0.6

0.1Ib≤I<0.2Ib

0.5(滞后)      0.8(超前)

±1.0

0.2Ib≤I≤Imax

±0.6


b、气参数(参比条件):


起动电流: 0.4 % Ib


功耗:电压线路<1.0W,3.0VA;


电流线路 < 1.0VA


潜动:具有逻辑防潜动电路


电压范围:  220V±10%


工作温度范围:-25℃~ +65℃






五、安装与使用


   1、电表在出厂时经检验合格,并加封铅印,可安装使用,如无铅封或贮存过久,应请有关部门重新校验加封,方可安装使用。


   2、电表应安装在干燥通风的地方,安装电表的底板应固定在坚固耐火,不易振动的墙上,电表高度约1.8m左右。


   3、按图一、图二安装和接线,拧紧接线螺钉,并紧固端钮盒内连接板。


   4、经互感器接入式电表其示数须乘以变比后,才是实际电能数。


   5、一表一卡:用户持有的IC卡不能互换,遗失时应到供电部门(售电处)补购一张。


 6、购电准备:购电前,用户须将IC卡插入卡座一次,便于将表内数据送回计算机数据库。


   7、购电方式:售电时,将IC卡插入IC卡读写器,同时操作计算机,将用


户编号、预购电量、报警电量、限容方式及限容功率等加密写入IC卡。


   8、电卡使用:将购电卡插入卡座内,如是有效购电卡,则电表自动将数据读入表内,LCD表显示屏依次显示:剩余金额、购电金额、总购金额、总用电量、用户编号、常数,拔卡请妥善保存。


   9、运行显示:电表运行过程中,轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数。


10、超容报警:电表运行过程中,如果“报警指示灯”快速闪烁显示,则警告用户已超容用电。如该电表被设置为超容断电限容方式,则超容用电60秒后,将拉闸3分钟;如用户插卡响应可立即恢复供电。


11、 囤积限量:如果购电量+剩余电量>囤积限量(10000kWh),则购电量不读入,显示器显示“Error=10”提示,卡内电量仍有效。


  12、 预警提醒:当表内剩余电量小于“声光报警电量”时,“报警指示灯”将闪烁(间隔为1秒)显示提醒用户购电。


13、 断电警告:当表内剩余电量小于“拉闸报警电量”时,“报警指示灯”常亮,液晶上显示“拉闸”提示符,继电器拉闸,此时用户可以将购电卡插入电表一次,电表会合闸,“报警指示灯”继续常亮,此时用户应将快去供电部门购电,以免不能及时购电而无法用电。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电。


14、 购电提醒:当表内剩余电量小于“报警电量”时,“报警指示灯”将常亮提醒。


15、 故障申报:剩余电量显示为零或负值时,显示“拉闸”提示符,如电表仍继续运行,用户应立即购电,并主动向供电部门反映情况。
